本文基于Arat等人2025年报道的研究，系统介绍了聚偏氟乙烯(PVDF)基膜中掺杂亲水聚乙烯吡咯烷 酮(PVP)和纤维素纳米晶(CNC)的制备方法与性能表征。通过相转化浇铸法制备了纯PVDF、PVDF/PVP和PVDF/ PVP/CNC三种复合膜。SEM分析表明，PVDF膜表面孔径较大，为MF膜结构，引入6% PVP后膜孔径显著减小至 1–100 nm的UF级，表面粗糙度增大，而进一步添加0.5% CNC能均匀分散，不形成团聚。膜孔隙率随PVP加入 由54.6%增至71.3%，再因CNC略降至67.8%，与SEM图像一致【38†L1172-L1180】【37†L1130-L1138】； 吸水率和水含量分别为62.7%、46.8%和49.3%，表明PVP使膜内亲水性减弱，CNC增加膜水滞留【38†L1272- L1280】。XRD结果显示PVDF的特征衍射峰(如2θ≈16.9°)在各膜中均存在，PVDF/PVP/CNC膜在31.6°处出现CNC衍射峰痕迹，证实CNC成功掺入且未显著改变PVDF晶相【9†L1364L1372】【9†L1422-L1430】。力学性能测试表明：纯PVDF膜弹性模量14.82 MPa、强度1.98 MPa；引入PVP后分别降至9.73 MPa、1.36 MPa；加 入CNC后升至11.45 MPa、1.44 MPa【9†L1354-L1362】。在3 bar压力下水过滤实验中，三种膜的纯水通量依 次为406.7、355.8、385.0 L/m² · h【14†L1650-L1658】PVDF/PVP膜通量下降，PVDF/PVP/CNC膜则部分 恢复。通量(FRR)PVDF<PVDF/PVP<PVDF/PVP/CNC，分别为87.7%、91.4%、94.4%【11†L1770-L1778】。湖水透过膜后浊度去除效率依次为38.2%、71.0%、74.8%；电导率去除效率为 19.3%、31.3%、34.6%【12†L1973-L1982】。结果表明， PVP作为亲水增溶剂能细化孔结构并增强抗污染性，而CNC作为纳米增强剂可提升通量、机械强度和亲水性，显著增强膜对污染物的抗污能力。本文结合相关 权威综述，PVDF/PVP/CNC复合膜的制备-表征-性能关系进行了深度分析，并提出了后续研究建议和工业化挑 战应对策略，以期为高效水净化膜材料的开发提供参考。

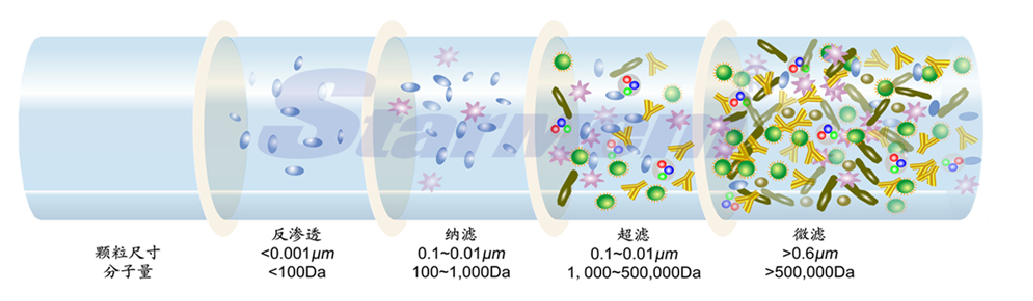

随着全球工业化进程加快，石油炼化、造纸、纺织等行业排放出大量含有机污染物和悬浮固体的废水，对水环   境造成严重污染。膜分离技术因其高效去除污染物且操作简便，在饮用水净化和工业废水处理方面具有重要应 用前景【29†L62-L70】【20†L81-L89】。聚偏氟乙烯(PVDF)膜在超滤/微滤领域中应用广泛，这是因为PVDF 具有优异的热稳定性、化学耐受性和机械强度【29†L62-L70】。PVDF可溶于DMF、DMAc等常见溶剂，通过 相转化法可制备出多孔膜结构【29†L75-L83】。然而，PVDF本身为高疏水性材料，使得膜易污染且亲水性较  差，限制了其水处理性能。

本研究制备了三种平板膜：PVDF膜（含12 wt% PVDF）；PVDF/PVP膜（12% PVDF+6% PVP）；PVDF/PVP/ CNC膜（12% PVDF+6% PVP+0.5% CNC）。PVDF作为基体聚合物提供膜的基本结构，具有化学稳定性和力学 强度【29†L62-L70】；PVP作为亲水相分离助剂，可在凝固过程中迁移形成大孔道同时附着于膜基体，增加孔 隙率和亲水性【37†L1040-L1048】；CNC作为纳米增强填料，通过其羟基与PVDF/PVP形成氢键，相互分散， 提高膜的刚性和亲水性【31†L77-L85】【11†L1750-L1758】。

膜样品经金属喷金处理后，在5000×到20000×倍下观察膜表面形貌和CNC纳米颗粒 形态。纯PVDF膜表面孔洞较大 (>100 nm)，符合微滤级结构；引入6%PVP后，膜孔径明显缩小至1–100 nm范  围内，粗糙度增加【37†L1030-L1038】【37†L1134-L1142】。继续掺入0.5% CNC后，未见CNC团聚物，膜 保持均匀孔结构【37†L1128-L1136】。

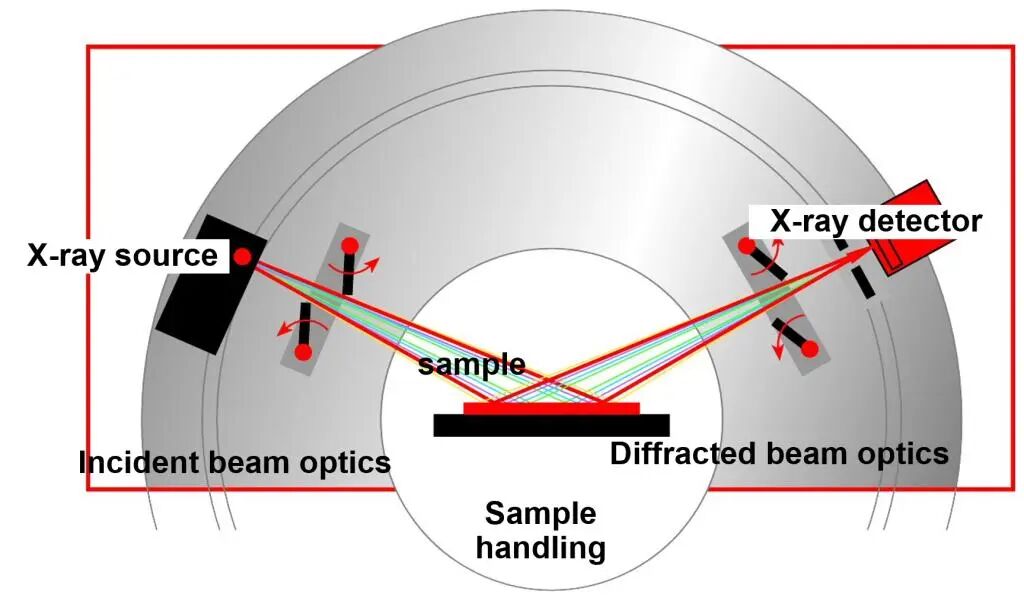

 对比PVDF/PVP和PVDF/PVP/CNC膜，均显示PVDF的特征晶型峰(2θ≈16.9°)【9†L1364- L1372】。PVDF/PVP/CNC膜在2θ≈31.6°处出现微弱峰（强度≈3000计数），对应CNC的衍射特征，表明CNC 已分散进入膜中【9†L1422-L1430】。两者晶面峰强度差异不大，表明0.5%CNC含量较低，对PVDF结晶性影 响有限。

采用干湿法测定膜的孔隙率和含水率【16†L727-L735】【38†L1272-L1280】。实验结果 见表1：纯PVDF膜孔隙率约54.6%，含水率62.7%；加入PVP后孔隙率升至71.3%，但含水率降至46.8%，表明 PVP促进形成大量细小孔道但孔结构更为紧凑；再加入CNC后孔隙率略降至67.8%，含水率微增至49.3%，可能因CNC增粘作用略降低孔隙率，同时其亲水羟基增加了膜的滞水量【38†L1172-L1180】【38†L1272- L1280】。

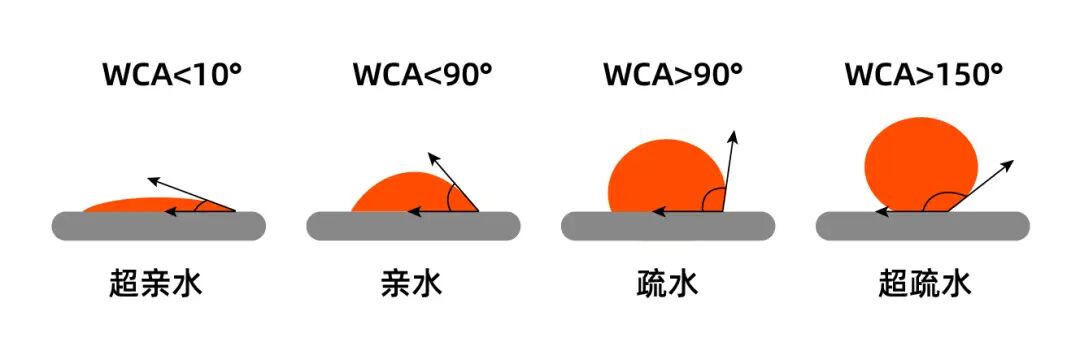

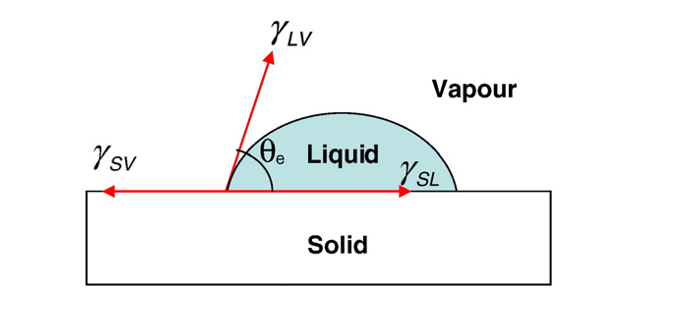

原文未报告膜的水接触角数据。一般来说，PVP和CNC的加入均会降低PVDF膜的接触角（提高亲水 性）【29†L62-L70】【31†L79-L87】；如需进一步研究，建议测量静态接触角以量化膜表面亲水性变化。

使用标准拉伸试验(应变速率1%/min)测定膜弹性模量和断裂强度【4†L819-L827】【9†L1354- L1362】。如图5所示，PVDF膜弹性模量14.82 MPa、拉伸强度1.98 MPa；PVDF/PVP膜分别降为9.73 MPa和1.36 MPa；而PVDF/PVP/CNC膜为11.45 MPa和1.44 MPa【9†L1354-L1362】。可见PVP的加入因增加膜多孔 性而降低了刚度和强度，而0.5%CNC的强化作用使复合膜的弹性模量提升约18%、强度提升约6%【9†L1390- L1396】。

原论文未提供FTIR光谱结果，故无法直接分析官能团变化。假设：加入PVP后膜中应出现PVP特征的C=O(≈1650 cm- ¹)及C–N峰；CNC引入后可能在3600–3200 cm- ¹出现O–H伸缩宽峰。未来研究可通过FTIR确认 PVP/CNC在PVDF基体中的结构作用。

在3bar压力下，使用死端过滤装置测定各膜的纯水通量及含悬浮物湖水通量【4†L853-L862】【14†L1650- L1658】。结果见表1：纯PVDF膜水通量最高为406.7 L/m² · h；加入6% PVP后降至355.8 L/m² · h；加入CNC 后部分恢复至385.0 L/m² · h【14†L1650-L1658】。通量降低主要由于PVP细化孔径增加水阻力，而CNC增强 膜孔连通性、局部增亲水导致通量上升【31†L79-L87】【14†L1650-L1658】。

湖水过滤试验中，测定膜对浊度和电导率的去除效率（以滤出液vs进水计）。三种膜浊度去除率依次为38.22%、71.01%、74.76%，PVDF膜去除效果最差，主要因其孔径较大；PVDF/PVP和PVDF/PVP/CNC膜孔径  属UF级，能高效截留细悬浮物【12†L1973-L1982】。电导率去除率分别为19.32%、31.28%、34.62%，体现 UF/MF膜对溶解离子筛分作用有限，但PVDF/PVP/CNC膜的去除略优（可能因静电和吸附作用）【12†L1979-L1983】。需要指出，微滤/超滤膜对小溶质去除能力不及纳滤/反渗透，此处结果符合预期【12†L1993- L2000】。

完成15 min湖水过滤后，对膜进行物理清洗（用纯水冲洗10秒）。计算通量恢复率FRR = (清 洗后通量 / 初始通量)×100%。如图11所示，PVDF/PVP/CNC膜FRR最高为94.4%，PVDF/PVP为91.4%，PVDF  为87.7%【11†L1770-L1778】。对应的总污染率(Rt=1–清洗后通量/初始通量)分别为18.2%、14.0%、9.4%【14†L1734-L1742】。这说明PVP改善了膜表面亲水性，CNC进一步增强膜的抗污染性，使得PVDF/PVP/CNC膜在被污染后更易恢复，且保留更多通量【11†L1770-L1778】【14†L1734-L1742】。SEM观察也 证实，PVDF/PVP/CNC膜清洗后表面孔隙保持畅通，而PVDF/PVP膜则有较多孔洞堵塞【11†L1828-L1836】。

如上所述，PVP的引入细化了膜孔径（MF→ UF），使膜孔径介于1–100 nm，使PVDF膜从微滤膜升级为超滤膜 【37†L1030-L1038】【37†L1128-L1136】。PVP分子因其亲水性可促进溶剂-非溶剂交换，形成更多小孔，同时因分子量增加溶液粘度，导致孔洞增多但更紧密【37†L1040-L1048【37†L1134-L1142】。这使得PVDF/PVP膜孔隙率大幅上升(+16.7%)、含水率下(-15.9%【38†L1172-L1180】【38†L1272-L1280】，并 使截留效率（如浊度去除）显著提高【12†L1973-L1982】。但孔径变小也带来通量下降，力学强度和刚度削   弱(强度-31%,弹性模量-34%)【9†L1354-L1362】。

系统考察PVP和CNC不同浓度对膜结构性能的影响，找到最佳配比。例如增加CNC至1%，观察是 否进一步提高通量与抗污【20†L81-L89】。

可尝试引入抗菌或光催化纳米粒子（如Ag、TiO2）与PVP、CNC协同作用，提升膜 的多重净化功能与抗污染性

研发多层膜结构，如PVDF/PVP/CNC作为支撑层，在其上制备超薄活性层，兼顾高通量与高 截留。

进行长期循环运行和化学清洗实验，评估膜的寿命和耐用性，模拟实际应用条件。

使用计算模拟（如有限元法）预测CNC分散对膜力学和通量的影响，为配方优化提供理论指导 【20†L87-L94】。

相转化方法简便有效，PVP和CNC可均匀引入PVDF膜中【16†L667-L675】【37†L1128-L1136】。最佳配方（12% PVDF+6% PVP+0.5% CNC）制得的膜表现出均匀纳米孔结构。

 SEM、XRD、孔隙率等表征显示： PVP细化孔径、提高孔隙率；CNC则良好分散，无团聚，与PVDF形成纳米复合增强结构【37†L1040-L1048】【9†L1354-L1362】。

适量PVP增强了膜对悬浮物的截留（浊度去除率由38%升至71%），但使纯水通量下降；CNC部分恢复了通量(+5%)、提高了抗污染性(+3% FRR)【14†L1650-L1658】【11†L1770-L1778】。 PVDF/PVP/CNC膜兼具高截留效率(浊度>74%)和优异抗污染性(FRR≈94%)，适用于含悬浮物废水处理。

 这种复合膜可推广用于工业和市政水处理，如石油含油废水、生活污水预处理等。其生产材料成熟，工艺可规模化，制膜成本可通过长寿命和节能洗膜获得平衡。建议进一步研究膜与复杂废水的相互作用、优化清洗周期，并探索膜回收利用技术。
